| VERSA Beam 概要 |
| VERSAアンテナとは工人舎が構想から２年を掛け技術の粋を結集して開発した７メガ～50メガ全てのアマチュアバンド（WARCバンドを含む）をカバーする
純国産の伸縮型八木アンテナです。 構造としましては、グラスファイバーポールの中を銅エレメントが、デジタルコントロールされたステップモーターにより伸縮し、10メガ～50メガはすべてのアマチュアバンドをフルサイズ八木として作動させます。 ７メガバンドはフルサイズではサイズがおおきくなりすぎますので、AEU(Adjusutable elemennt unit) の中にローディングコイルを設置したセンターローディング方式を採用し、約30%短縮されたVP八木アンテナとなっております。 なお伸縮アンテナでのセンターローディングVP八木アンテナでは世界初の製品です。また無線機よりBAND DATAを取り込めば、アンテナは自動的に無線機の周波数に追尾してエレメントの長さを調整しますので、バンドを切り替える 手間がありません。アンテナのビーム方向もスイッチひとつで、180度モード、双方向モードとクイックビームシフトを実現しています。 モノバンド八木を多段にタワーに載せている方、トライバンダーでWARCバンドが運用できない方、７メガフルサイズでは大きすぎる方、VERSAアンテナは妥協のないハムライフを強力にサポートします。 |
 |
|||
 |
 |
 |
 |
 |
■ホームポジションセンサーをエレメントニットに装備しており、ホームポジション格納時にコントローラへ信号を送り、各エレメント動作を監視しています。 エレメントは左右分離型リールを採用、ギア方式によるベルトドライブで水平方向へストレス無く、正確でスムーズな動作を保障します。 分離型リールにした事により、エレメント間浮遊容量が無く、シュミレーション通りの最適な性能を発揮します。 | ■7MHz対応モデルは高効率センターローディング方式を採用、４φ銅パイプ・Hi-Qローディングコイルで30％短縮、VPですがフルサイズに迫る性能を発揮します。
リニアアンプのタンクコイル同等のHi-Qコイルを採用、コンテスト、RTTY運用などのヘビー運用でも安定した動作を確立しました。 | ■コンタクトは高信頼のカドミウムフリーの特殊合金を使った接点を採用。効率よくエレメントへ電力を供給します。また10MHz以上の周波数帯はバキュームリレー(ラジエタのみ)で自動切換えされ、50MHz（WARCバンド含む）まで全てフルサイズ動作します。 |
 |
 |
 |
 |
| ■直感的に操作可能なコントロール ユニットは、180度反転モード、双 方向モードおよび、 周囲環境での SWR変化を周波数補正が出来るエレ メント長の微調整、またメーカー 製リグとの通信インターフェイスを 標準装備。市販されているほとんど のリグ（I/F有り）との接続可能です 。アンテナエレメント伸縮時にリニ アアンプが動作しないようにするプ ロテクト回路 を内蔵、アンテナおよ びリニアアンプを破損しない機能を 標準装備しております。 |
■ブーム部材には、軽量で強度/耐腐 食性に優れているMIL規格のアルミ ニウム特殊合金を採用。 エレメント保持プレートも優れた強 度を実現した設計となっています。 エレメントクランプには高周波特性 および耐候性に良好なシリコンゴム を採用、マウントには堅固なプラス チックユニットで保持しており、高 い周波数でもロス無く動作します。 |
■強風に耐える超軽量グラスファイバーポールを採用。耐久、耐候を考慮しグレーの表面処理をしてあります。14メガ対応は5.2ｍ（3本繋ぎ）、7メガ対応は7.4m（4本繋ぎ）の２種類で輸送時には約2ｍに短縮できます。ポール重量（片側）；5.2ｍ約1ｋｇ、7.4ｍ約2.3ｋｇグラスファイバーポールはポールクランプで保持されておりエレメントユニットに負荷はかかりません。 |
■コントロールケーブルには防水コネクターを採用。エレメントユニットとジャンクションBOXとの接続にはすべてコネクターにてワンタッチ接続、
組立時間を大幅に短縮します。 ジャンクションBOXとコントロールユニット間は多芯ケーブル（20～40芯）で接続されます。（別売） |
| ■コントローラ・インターフェイス類 ・電源コネクタ・CI-V（3.5mmミニジャック）・リニアAMP（RCAプラグ)・PC⇔RIG（トグルSW）・トランシーバー（RCAプラグ）） ・USB（Type-Bコネクター・ANTENNA CONNECTION（アンフェノール36P） ・RC232C（D-sub9pin） ■接続可能メーカー名 KOHJINSHA、KENWOOD、ICOM、YAESUほか ■代表機種名 [KOHJINSHA] KL-1 / [KENWOOD] TS-990,TS-590,TS2000ほか / [YAESU] FTDX-9000,FTDX-5000,FT-2000,FT991,FTDX101ほか [ICOM] IC7800,IC7700,IC-7600ほか [ELECRAFT] K2,K3 | |||
| ■SMITH CHART KA1-406 at 14MHz | ■SWR KA1-406 at 14MHz | ■バラン特性チャート | |
;) |
;) |
;) |
;) |
| HP製・ネットワークアナライザーで測定したKA1-406の14MHZ帯域でのスミス チャートです、インピーダンス、リアクタンス共最適なポジションで有ることがご覧いただけます。 | HP製・ネットワークアナライザーで測定したKA1-406のSWRチャートです。 10メガ以上はフルサイズ動作ですので、14.000～14.350MHZのアマチュアバンド内でVSWRは1:1.5以内に収まっておりますが、 通常のフルサイズのアンテナと違いVERSAは可動式エレメントです、バンド内を50KHZ毎に全エレメントを伸縮し、運用周波数 でこのチャートが横移動しますので、バンド内の下限/上限どの周波数帯でも限りなく1.0～1.1に近い値で動作します。 | 平衡バラン、9:4マッチングトラン スは大型トロイダルコア２基使い、 独立して装備しており、データ表は 上段がマッチングトランス、下段が バランです。VSWR特性は、７メガ ～５０メガに至るまでほぼVSWR 1:1.1で推移しています、これにより ミスマッチによる同軸からの不要輻 射を最小限に押さえ込んでおり、デ ジタルノイズ低減にも効果を発揮し ています。大容量ですので、ハイパ ワーでのコンテスト運用、RTTY/CW 運用にもビクともしません。 |
（ハイパワー用バラン） |
※３エレメントタイプのVersaアンテナはエレメントがブームほぼ中央部にあるためエレベータータイプのタワーにはご使用できません。 Versaユーザー様でエレメントの調整をしないでお使いの方が多々みられます。簡単な調整でSWRの最良点を設定できます。詳細は最新のコントローラマニュアルの20ページに記載してありますので是非設定を行って最良の状態でお楽しみください。 |
|||
 |
|||
 |
|||
2給電方式 |
2給電方式 |
2給電方式 |

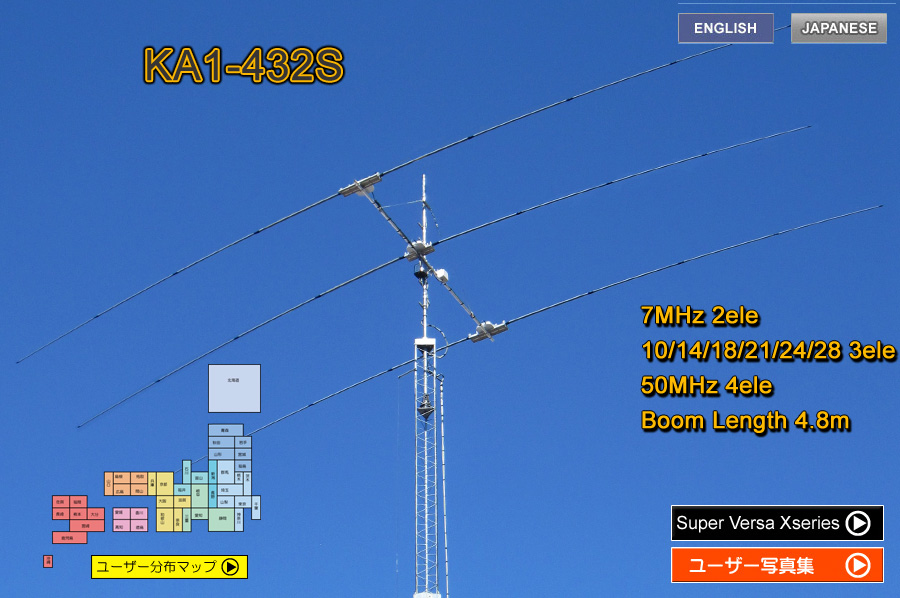

| 型 番 | KA1-203 | KA1-204 | KA1-205 | KA1-403S | KA1-432S | KA1-403 | KA1-404 | KA1-405 | KA1-405S | KA1-406S | |
| ゲイン表 サイズ |
 |
|
|
|
|
|
|
|
|
|
|
| 周 波 数 （MHｚ） |
14/18/21/24/28/50MHz | 7/10/14/18/21/24/28/50MHz | |||||||||
| 総エレメント数 | 3 | 4 | 5 | 3 | 3 | 3 | 4 | 5 | 5 | 6 | |
| BAND毎 エレメント数 |
3Elements | 4Elements | 5Elements | 7-10MHz 2 Elements |
7MHz 2 Elements |
7-10MHz DP |
7-10MHz 2 Elements |
7-10MHz 2 Elements |
7-10MHz 3 Elements |
7-10MHz 3 Elements |
|
| 14-50MHz 3 Elements |
10-50MHz 3 Elements |
14-50MHz 3 Elements |
14-50MHz 4 Elements |
14-50MHz 5 Elements |
14-50MHz 4 Elements |
14-50MHz 5 Elements |
|||||
| 耐入力(KW) ＜SWR:1.2以下＞ |
14-50MHz 5kW CW | 7MHz 3kW SSB |
7MHz 5kW SSB | ||||||||
| 10MHz- 50MHz 3kW CW |
10MHz-50MHz 5kW CW | ||||||||||
| 最大エレメント長（m） | 10.73 | 15.1 | |||||||||
| 最大エレメント ポール径（mm） |
Φ38 | Φ45 | |||||||||
| ブーム長（m） | 4.8 | 7.3 | 10.3 | 4.8 | 4.8 | 4.8 | 7.3 | 10.3 | 10.3 | 10.3 | |
| ブーム期見立てマニュアル |  |
|
|
|
|
|
|
|
|
|
|
| エレメント間隔(m) （両端間） |
4.5 | 7 | 10 | 4.5 | 4.5 | 4.5 | 7 | 10 | 10 | 10 | |
| 回転半径（m） | 5.82 | 6.41 | 7.33 | 7.89 | 7.89 | 7.57 | 8.34 | 7.94 | 9.07 | 9.07 | |
| 質量（kg） | 31.6 | 42.4 | 62.4 | 42.4 | 47.42 | 36.7 | 52.6 | 72.7 | 77.9 | 85.8 | |
| 風圧面積(㎡) | 0.76 | 1.01 | 1.27 | 0.96 | 1.05 | 0.86 | 1.21 | 1.46 | 1.56 | 1.81 | |
| 適合マスト（mm） | Φ48～Φ61 | Φ60～Φ77 | Φ48～Φ61 | Φ60～Φ77 | |||||||
| 価格 （消費税込） |
￥385,000 | ￥506,000 | ￥616,000 | ￥594,000 | ￥627,000 | ￥506,000 | ￥671,000 | ￥803,000 | ￥880,000 | ￥1045,000 | |
 オーダーシート |
203 注文書 |
204 注文書 |
205 注文書 |
403S 注文書 |
432S 注文書; |
403 注文書 |
404 注文書 |
405 注文書 |
405S 注文書 |
406S 注文書 |
|
| 注文書にてオプションの選択でお見積りが確認できます。 | |||||||||||
| 標準装備 （全モデル共通） |
アンテナ１式 | ||||||||||
| コントローラー・ACアダプター１式 / ジャンクションBOX １台 / エレメント間接続ケーブル１式 | |||||||||||
| トランシーバーインターフェース標準装備 / アンテナ保護機能 標準装備 | |||||||||||
| 組立マニュアル/ 操作マニュアル | |||||||||||
| コントロールケーブル等の長さや心数別の価格等をご確認ください → |  |
||
 |
 |
 |
|
 |
 |
||
| ★バランはすべてのモデルに標準装備です。（M型コネクタ） ★耐風速：45m/s |
| ※仕様は性能向上のため予告無く変更される場合があります。 ※価格は予告なしに変更される場合があります。 |
 |
|||
|
|||
 |
|
 |
|
